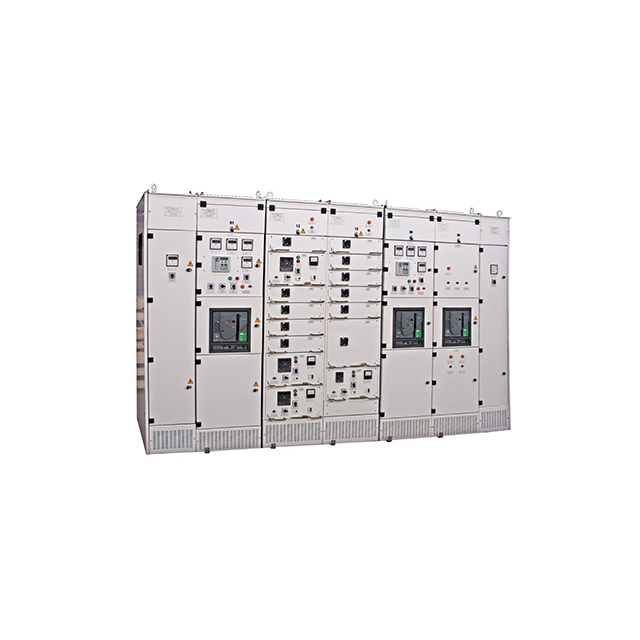

Распределительное устройство выполнено по типу шкафов для питания и управления электродвигателей и механизмов собственных нужд.
Для ввода питания на распределительное устройство используются автоматические выключатели производства Schneider Electric.
Шкафы распределительного устройства удовлетворяют требованиям СТБ МЭК 60439-1-2007. РУ-0,4 кВ выполнены из шкафов распределительных устройств с одно/двухсторонним обслуживанием.
РУ-0,4 кВ предназначено для выполнения следующих функций:
– ввода и распределения электроэнергии;
– управления механизмами;
– контроля процессов электроснабжения.
В шкафах РУ-0,4 кВ предусмотрены присоединения в соответствии техническим предложением:
– ввод рабочего питания;
– секционный выключатель;
– блок общесекционных устройств;
– линий питания потребителей
Ввод питания на секции РУ-0,4 кВ предусмотрен шинопроводом/кабелем. Подвод силовых и контрольных кабелей производиться снизу/сверху.
Все оборудование заключено в корпуса из листового металла.
Шкаф имеет жесткую конструкцию и обеспечивает возможность обслуживания установленного в шкафу оборудования и силовых кабелей.
Корпус шкафа имеет выдвижные части, на которых размещаются выключатели и другая аппаратура. Конструкция шкафа предусматривает возможность закрепления выдвижных частей в рабочем и испытательном положениях.
Каркас шкафа РУ-0,4 разделяется на отсеки:
– сборных шин;
– функциональной аппаратуры;
– присоединений кабелей.
В отсеке сборных шин располагаются три фазные шины, нулевая рабочая шина N, нулевая защитная шина РЕ (система заземления TN-S).
Отсеки шкафа разделяются металлическими заземленными перегородками, соединенными между собой для обеспечения непрерывности цепи заземления всего шкафа.
Оборудование одного типа и номинала физически и функционально заменяемо.
Все компоненты изготовлены из негигроскопичных и несгораемых материалов. Оборудование выдерживает номинальные нагрузки без принудительного охлаждения.
Опорные стойки и металлический корпус изготовлены так, чтобы выдерживать без повреждений установку и сервисное обслуживание.
Все узлы изготовлены таким образом, чтобы было невозможно вставить выключатель в отсек, предназначенный для выключателя другого номинала.
Для исключения ошибок эксплуатационного персонала выполнена кодировка блоков одинакового типоразмера.
В металлоконструкции шкафа предусмотрены вентиляционные отверстия.
Боковые отверстия для пропуска сборных шин имеют эффективные противопожарные перегородки.
При открывании дверей нет доступа к незащищенным участкам шин, находящимся под напряжением.
Каждая секция распределительного устройства имеет закрепленную болтами шину заземления. Шина заземления выдерживает ток, по величине и длительности соответствующий номинальной нагрузке самого большого автоматического выключателя. Обеспечены меры эффективного заземления всех выключателей как в рабочем, так и в испытательном положениях.
В верхней части транспортируемых частей распределительного устройства предусмотрены соответствующие приспособления для поднятия и перемещения оборудования к месту окончательной установки. Режим транспортировки не требует разборки оборудования.
Выключатели извлекаются с лицевой стороны шкафа. Обеспечена система заслонок для эффективного предотвращения случайного прикосновения к токоведущим частям при извлеченном из отсека выключателе.
Сборные шины и ответвления медные и выдерживают максимальную непрерывную нагрузку.
Сечение сборных шин выбрано в зависимости от:
– величины номинального рабочего тока;
– величины тока короткого замыкания;
– максимальной рабочей температуры окружающей среды.
Предусмотрены перегородки, обеспечивающие безопасность в процессе подключения кабелей.
Чередование фаз четко обозначено на всех входах и выходах.
Количество выдвижных блоков или автоматических выключателей в шкафу определяется в зависимости от величины номинальных токов присоединений.
Устанавливаемые в шкафу функциональные блоки имеют механическую блокировку, обеспечивающую:
– невозможность установки выдвижного блока в присоединенное положение при включенном автоматическом выключателе;
– невозможность извлечения выдвижного блока из присоединенного положения в испытательное положение или полностью отключенное при включенном автоматическом выключателе;
– невозможность включения автоматического выключателя, установленного на выдвижной части, в промежуточных положениях (незафиксированных в присоединенном или испытательном положениях).
Провода внутренней разводки шкафов промаркированы.
Конструкция шкафа распределительного устройства обеспечивает за-щиту обслуживающего персонала от поражения электрическим током и выполнение других требований безопасности в соответствии с системой стандартов безопасности труда (ГОСТ 12.1.019-79, ГОСТ 12.1.030-81, ГОСТ 12.1.038-82, ГОСТ 14254-96).
Комплектные распределительные устройства серии КРУ-МЭТЗ-10-14 успешно применяются:
- на всех видах электрических станций, в т.ч. атомных и газотурбинных;
- для установки в блочно-модульные здания;
- на распределительных подстанциях энергосистем;
- на подстанциях промышленных предприятий;
- на подстанциях нефтегазового комплекса;
- для расширения распределительных устройств, находящихся в эксплуатации.
Основные тенденции:
- Универсальная модульная сборная конструкция с широкой номенклатурой функциональных блоков.
- Разделение на функциональные отсеки, разделенные металлическими перегородками: отсек выкатного элемента, отсек сборных шин, кабельный отсек, релейный отсек.
- Обеспечение высокой безопасности эксплуатации ячеек благодаря механическим и электрическим блокировкам, выполненным в соответствии с ГОСТ 12.2.007 и дополнительным блокировкам по требованию заказчика.
- Наглядная активная мнемосхема, которая однозначно показывает положение коммутационных аппаратов главной цепи.
- Все оперативные переключения главных цепей возможны только при закрытых дверях.
- Ограждения внутри шкафа, которые обеспечивают степень защиты между отсеками – IP20 по ГОСТ 14254;
- Быстрая замена функциональных блоков без снятия напряжения с секции.
Основные достоинства:
- Высокий уровень надежности, электрической и пожарной безопасности;
- Применение высококачественной аппаратуры как ведущих зарубежных фирм, так и аналогов производства РФ;
- Широкая гамма выверенных компоновочных и схемных решений;
- Максимальная заводская готовность, обеспечивающая быстроту и удобство монтажа на объекте;
- Высокая степень ремонтопригодности;
- Полный цикл приемо-сдаточных заводских испытаний;
- Натурные испытания на сейсмостойкость, электромагнитную совместимость, термическую и динамическую стойкость токам к.з.
