Комплектные распределительные устройства (КРУ) серии КРУ-МЭТЗ-20 предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 20 кВ.
Комплектные распределительные устройства серии КРУ-МЭТЗ-20 успешно применяются:
- на всех видах электрических станций, в т.ч. атомных и газотурбинных;
- для установки в блочно-модульные здания;
- на распределительных подстанциях энергосистем;
- на подстанциях промышленных предприятий;
- на подстанциях нефтегазового комплекса;
- для расширения распределительных устройств, находящихся в эксплуатации.
В части воздействия факторов внешней среды шкафы КРУ-МЭТЗ-20 соответствуют климатическому исполнению У3 по ГОСТ 15150-69 и по ГОСТ 15543.1-89, при этом рабочий диапазон температуры окружающего воздуха от минус 25 °С до плюс 40 °С.
Степень защиты по ГОСТ 14254-96 – IP31, IP43*.
Номинальные значения климатических факторов:
- Высота над уровнем моря не более 1000 м.
- При температуре -25°С и ниже необходимо осуществлять подогрев помещения распределительного устройства (РУ). Для обеспечения нормальной работы аппаратуры в релейном шкафу может быть предусмотрен обогрев.
- Окружающая среда невзрывоопасная; не содержащая газов, насыщенных токопроводящей пылью; паров и химических отложений, вредных для изоляции токоведущих частей, которые бы ухудшали параметры шкафов КРУ в недопустимых пределах (атмосфера II по ГОСТ 15150-69).
- В части воздействия механических факторов внешней среды шкафы КРУ соответствуют группе М39 по ГОСТ 17516.1-90.
- Шкафы КРУ сейсмостойки для видов климатического исполнения У3 ГОСТ 15150-69, при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой до 29 м и соответствуют требованиям НП-031-01 «Нормы проектирования сейсмостойких атомных станций» для категории сейсмостойкости II.
- Уровень изоляции КРУ соответствует требованиям ГОСТ 1516.3-96.

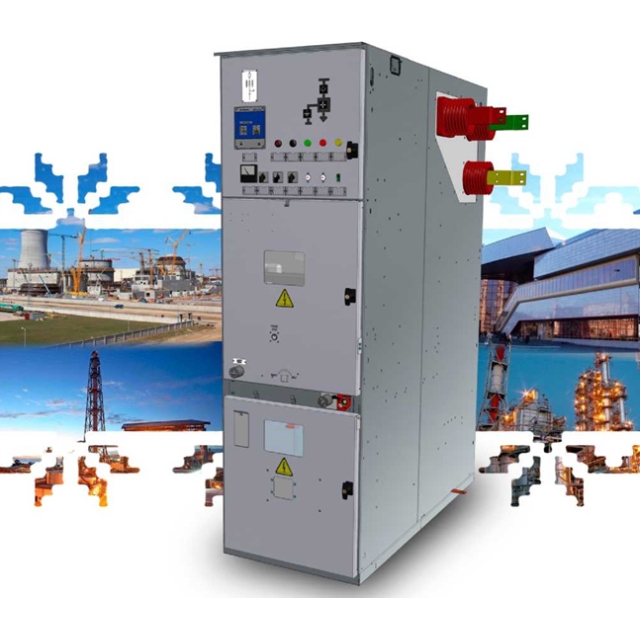

КРУ состоит из отдельных шкафов с коммутационными аппаратами и другой высоковольтной комплектующей аппаратурой, с приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами. КРУ поставляется по одному шкафу, а также в собранном виде.
Шкаф КРУ представляет собой металлоконструкцию, изготовленную из высококачественной оцинкованной стали, детали которой изготовлены на высокоточном оборудовании методом холодной штамповки. Соединения выполнены на усиленных стальных вытяжных заклепках и резьбовых соединениях. Наружные элементы конструкции – двери фасада, боковые панели крайних в ряду шкафов и т.д. окрашены методом порошкового напыления (цвет RAL 9016).
Каркас шкафа разделен вертикальными и горизонтальными металлическими перегородками на:
- релейный отсек;
- отсек выдвижного элемента (ВЭ);
- отсек сборных шин;
- отсек кабельных присоединений, в котором располагаются также трансформаторы тока, напряжения и линейные шины.
Для изоляции неподвижных токоведущих контактов, а также для секционирования сборных шин в пределах одного шкафа, используются эпоксидные проходные изоляторы, благодаря этому локализация происходит в пределах одного отсека шкафа.
