Трехфазный масляный трансформатор типа ТМПНГ для преобразования электроэнергии в составе комплектных трансформаторных подстанций, питающих погружные электронасосы добычи нефти.
Номинальная мощность трансформатора 1200 кВА, номинальное напряжение первичной обмотки, 0,38 кВ. Обмотка вторичного напряжения имеет пределы регулирования от 1980 В до 5615 В.
Регулирование напряжения вторичной обмотки осуществляется без возбуждения (ПБВ) с помощью 25 ступенчатого переключателя, приводы которого закрыты защитным кожухом и расположены на крышке бака.
Трансформатор рассчитан на работу в составе частотно-регулируемого привода, диапазон рабочих частот: от 35 Гц до 70 Гц.
Схема и группа соединения обмоток Ун/Ун-0.

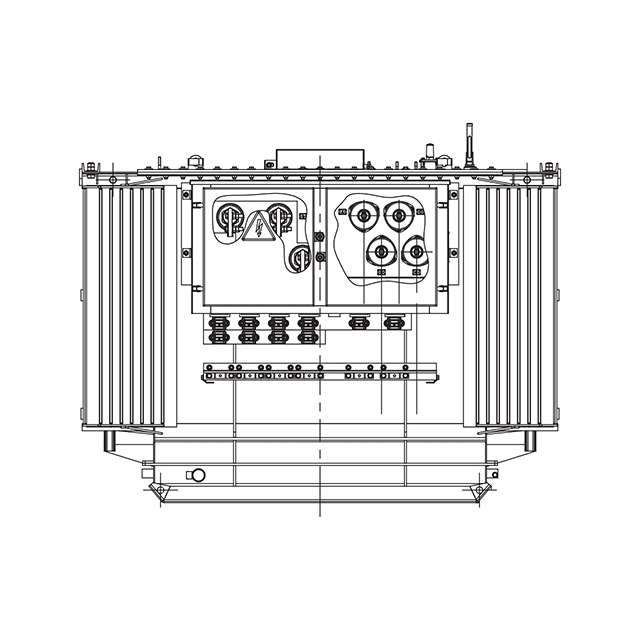

Вводы НН и ВН размещены на одной из стенок бака и закрыты защитным кожухом, обеспечивающим степень защиты токоведущих вводов – IP43; под кожухом расположена скоба для крепления подходящих к трансформатору кабелей.
Трансформатор выполнен в герметичном исполнении, бак трансформатора гофрированный с полным заполнением трансформаторным маслом, прямоугольный со скругленными углами. Температурные изменения объема масла компенсируются изменением объема гофров за счет пластичной их деформации.
Для удобства перемещения трансформатор установлен на салазки, имеющие проушины для его зачаливания.
В верхней части бака имеются узлы для подъема трансформатора, кроме того имеются узлы для крепления трансформатора при транспортировании.
Для измерения температуры верхних слоев масла в трансформаторе предусмотрена гильза для установки жидкостного стеклянного термометра.
Для предотвращения возникновения избыточного давления в баке сверх допустимого на крышке бака установлен предохранительный клапан, который совмещен с заливочной горловиной.
Для контроля уровня масла трансформатор снабжен маслоуказателем поплавкового типа, установленным на его крышке.
В нижней части бака, на одной из боковых стенок имеется пробка для слива масла, оснащенная устройством, препятствующим несанкционированному сливу масла.
Трансформаторы предназначены для эксплуатации в условиях холодного климата (в диапазоне температур окружающего воздуха от минус 60 0С до плюс 40 0С.
