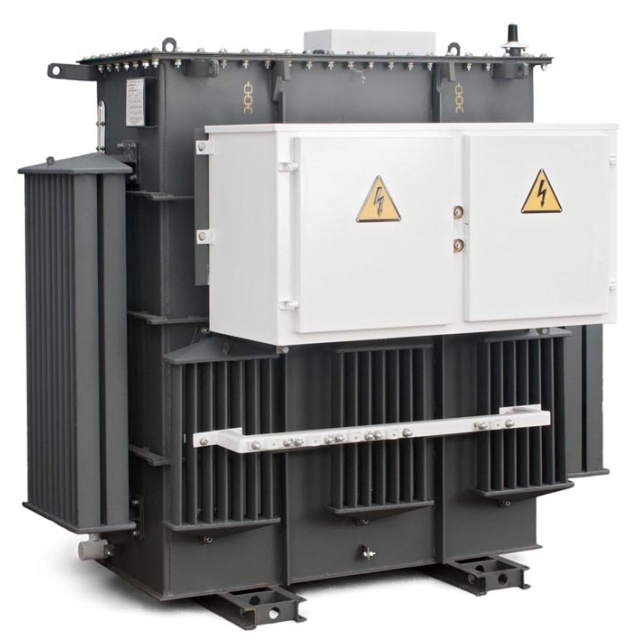

Трехфазные масляные трансформаторы серии ТМПН, ТМПНГ с первичным напряжением 6 и 10 кВ предназначены для преобразования электроэнергии в составе комплектных трансформаторных подстанций, питающих погружные электронасосы добычи нефти. Трансформаторы могут эксплуатироваться в условиях умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
Номинальная частота 50 Гц. Схема и группа соединения обмоток – У/Ун-0.
Регулирование напряжения осуществляется на полностью отключенном трансформаторе (ПБВ).
Трансформаторы, кроме ТМПНГ-403/6-УХЛ1, рассчитаны на работу в двух режимах:
• питание погружных электродвигателей;
• питание ремонтного фидера (напряжением 0,4 кВ – ТМПН, 0,384 кВ – ТМПНГ-1000/6-УХЛ1, 0,383 кВ – ТМПНГ-1000/10-УХЛ1).
У трансформаторов ТМПН вводы ВН расположены на стенке бака, вводы НН – на крышке бака. В трансформаторе ТМПНГ-403/6-УХЛ1 вводы ВН и НН расположены на боковой стенке бака, в трансформаторе ТМПНГ-1000/6-УХЛ1- на крышке.
Трансформаторы ТМПН – с маслорасширителями, внутренний объем трансформаторов сообщается с окружающим воздухом.
Трансформатор ТМПНГ-403/6-УХЛ1 – герметичного исполнения, без маслорасширителя в жестком баке. Температурные изменения объема масла компенсируются “воздушной подушкой”.
Трансформатор ТМПНГ-1000/6-УХЛ1 – герметичного исполнения, без маслорасширителя в гофробаке. Температурные изменения объема масла компенсируется изменением объема гофров за счет пластичной их деформации.
Для удобства перемещения трансформаторы комплектуются транспортными роликами.
Для измерения температуры верхних слоев масла в трансформаторах предусматривается гильза для установки термометра
